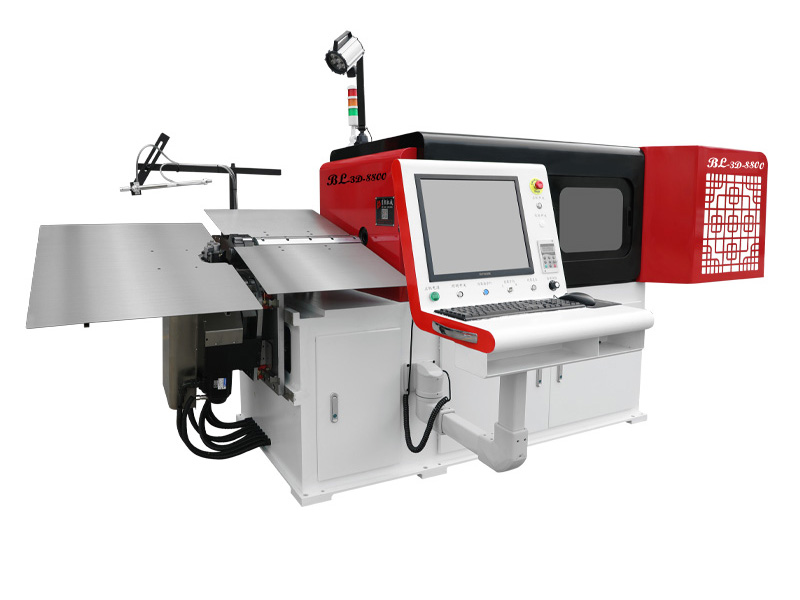

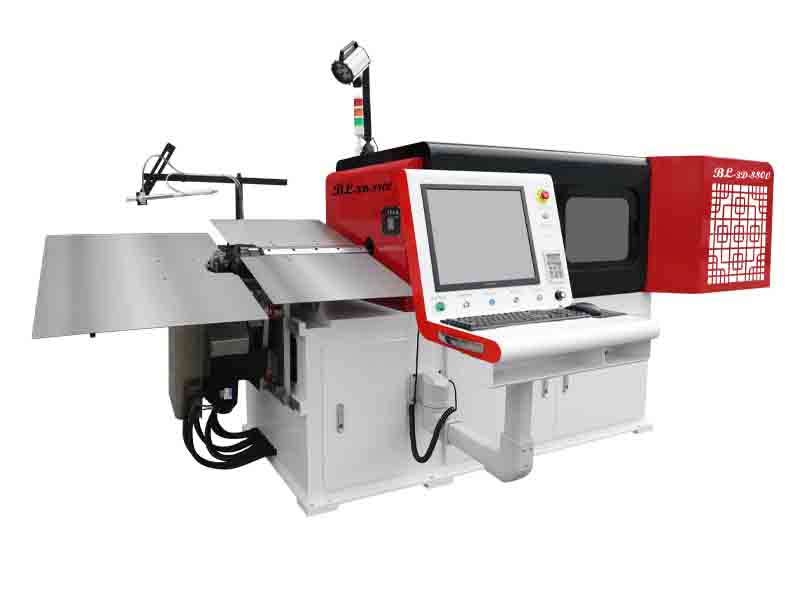

平板轉線折彎?rùn)C(jī) BL-3D-8800

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

生產線徑：硬料：Φ2.0～Φ6.0mm；

軟料：Φ2.0～Φ8.0mm

產品特點：機械具備自動潤滑供油設計，保證設備的長時間運；設備帶有折彎、平移功能，能夠成型大部分高難度3D產品，可切換多種不同R角；適用于生產汽車零部件、日用五金、電腦電器、機械五金等線材成型產品，從產品結構上來講更適合生產框架類的產品，平板支撐更穩定。

型號		BL-3D-8800
控制軸數		8軸
生產線徑		硬料：2.0～6.0 軟料：2.0～8.0
加工行程		回折（折刀至鈑金前端600mm）
總功率		16.7kw
轉線電機功率		2.7kw
送線電機功率		4.5kw
左右平移電機功率		1.0kw
送線精度		300mm±0.1mm
切刀電機功率		2.0KW
折角升降電機功率		1.5kw
最大送線速度		40米/分鐘
托板升降電機功率		1.0KW
內/外折角電機功率		2.0KW/2.0KW
機器重量		2300KG
折角精度		90°±0.1mm
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		4000X1500X1700mm
自動送線架
	最大承重	1500kg
	圓盤直徑	Φ1600mm
	電機功率	2.2kw
	重量	800kg
	尺寸（長寬高）	210021001300mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）介面，易操作，定位準確，所有電機可同步或單獨運行。

3、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

4、機械具備自動潤滑供油設計，保證設備的長時間運。

5、設備帶有折彎、平移功能，能夠成型大部分高難度3D產品，可切換多種不同R角。

6、適用于生產：汽車零部件、日用五金、電腦電器、機械五金等線材成型產品，從產品結構上來講更適合生產

框架類的產品，平板支撐更穩定。

主要部件	品牌	產地
伺服電機	三洋	日本
直線滑軌	上銀	臺灣
減速機	鋇托	安徽
切刀材質	SKD11	廣東
轉曲材質	20CrMnTi	廣東
電腦系統	拓普康	廣東
開關電源	明緯	臺灣
備注：
1.生產線程 2.0-8.0mm為軟料，軟料抗拉強度≤600N
2.生產線程 2.0-6.0mm為硬料，硬料抗拉強度≤1900N
3.線架與主機之間的間隔距離為2000mm

東莞市貝朗自動化設備有限公司
